注意事項
1.使用前請仔細閱讀本說明書，以便正確使用本設備，并保留以備參考。
2.注意危險，在拆開本設備時請確認已拔掉插頭！
3.不正確的使用本設備將造成火災及燙傷！
4.本設備上的電壓（220V）必須與插頭上主電壓相同，供給電壓不能超過本設備額定電壓的±10%。
5.基于對使用者保護的原則，請?jiān)陔娫刺幇惭b漏電及電量過載保護裝置。
6.焊頭長時間工作后會發燙，請勿觸摸，謹防燙傷。
7.請嚴防本設備受潮。
8.操作時請專注。
一、概述

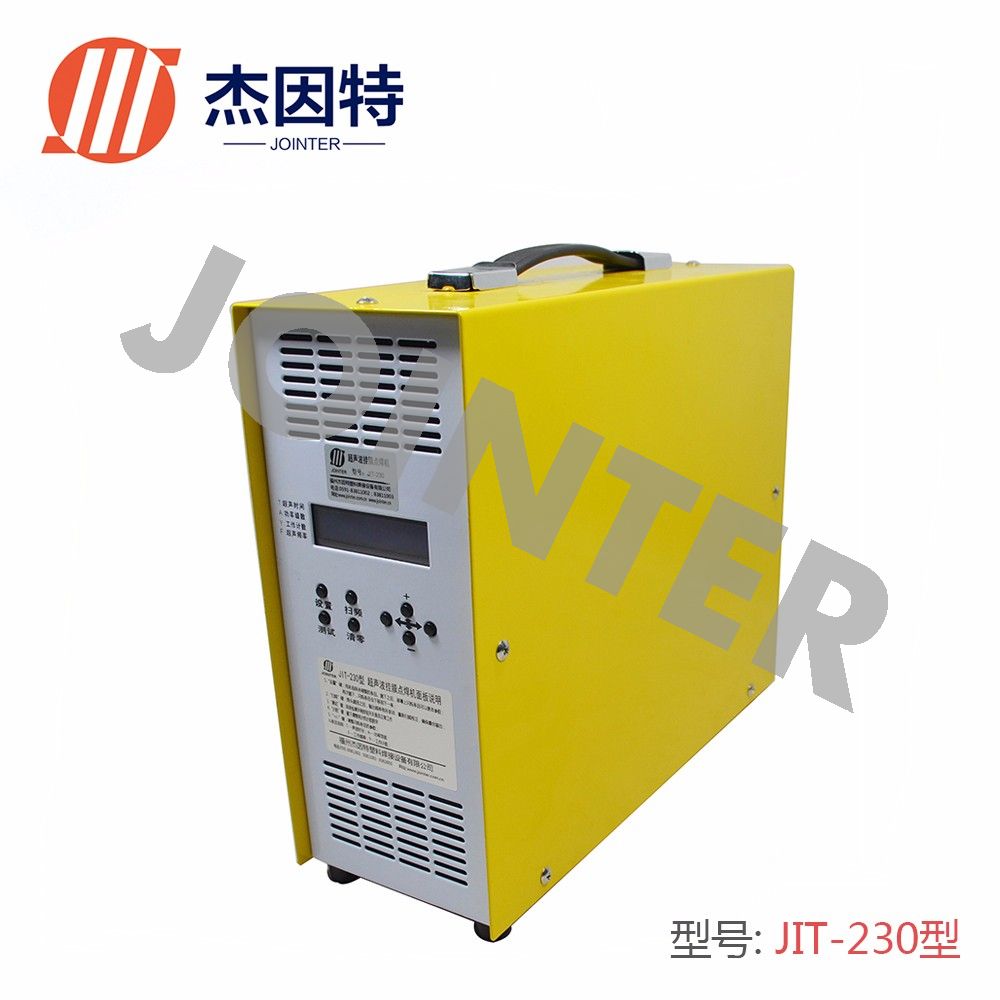

新款JIT-230超聲波掛膜點焊機是我公司在第一代模擬式超聲波點焊機的基礎上，引進國外先進技術，精心研制的一系列新型全數字式大功率可調頻的超聲波點焊機，其技術指標均達到或超過國內外同類產品。主要組件（CPU等電子元件、換能器、振幅桿等）均選用進口或國產名牌產品，性能穩定，壽命長，功率強勁；整機體積小，重量輕，結構合理，操作方便，調節簡單，工作效率高，應用廣泛，是對各種熱塑性塑料進行手動點焊焊接加工的理想工具。

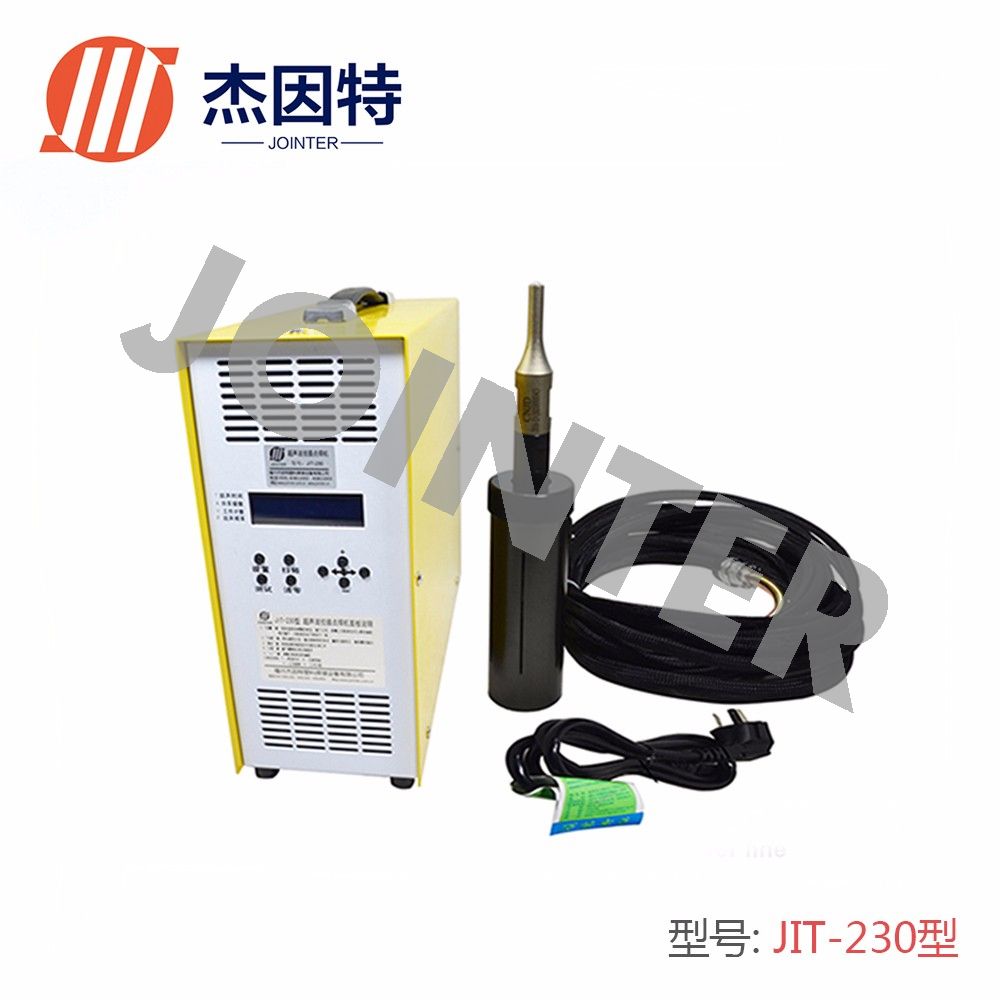

手持式的焊接手柄，重量輕，外觀漂亮大方；操作方便，噪音輕微，環保無污染；焊接時間短，效率高，效果精美；能匹配多種焊接工具頭；標配的工具頭，有獨特的肩部設計，能最大限度防止焊穿膜材；長達十米的帶耐磨護套管的電線，保證足夠大的施工半徑；
主機體積小，重量輕，僅重5.8Kg；操作方便，輕觸式按鍵設計，每個按鍵各司其職，方便操作人員操作；充足的散熱設計，大大延長主機壽命；手動掃頻設計，能確保工具頭在磨損的情況下，還能發揮出最大振幅。
適用的焊接材質：各種熱塑性塑料HDPE、PP、PVDF、PVC、EVA等，尤其是隧道防水板最能發揮其特點。
更換不同的工具頭，能適用于其他行業的塑料點焊使用。
二、技術參數
產品型號：JIT-230
產品名稱：超聲波掛膜點焊機
額定電壓：220V/50Hz
額定功率：900W
輸出頻率：28KHz
手柄款式：手持式手槍型
焊點直徑：Φ8mm--Φ12mm
調頻方式：手動掃頻
電線長度：10m
主機重量：5.8Kg
手柄重量：1.8Kg（含電線重量）
外箱尺寸：450mm×320mm×360mm

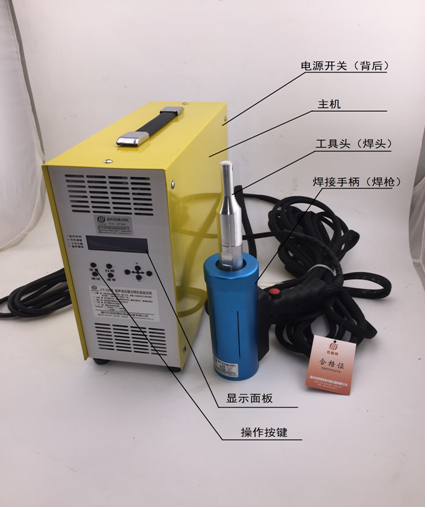

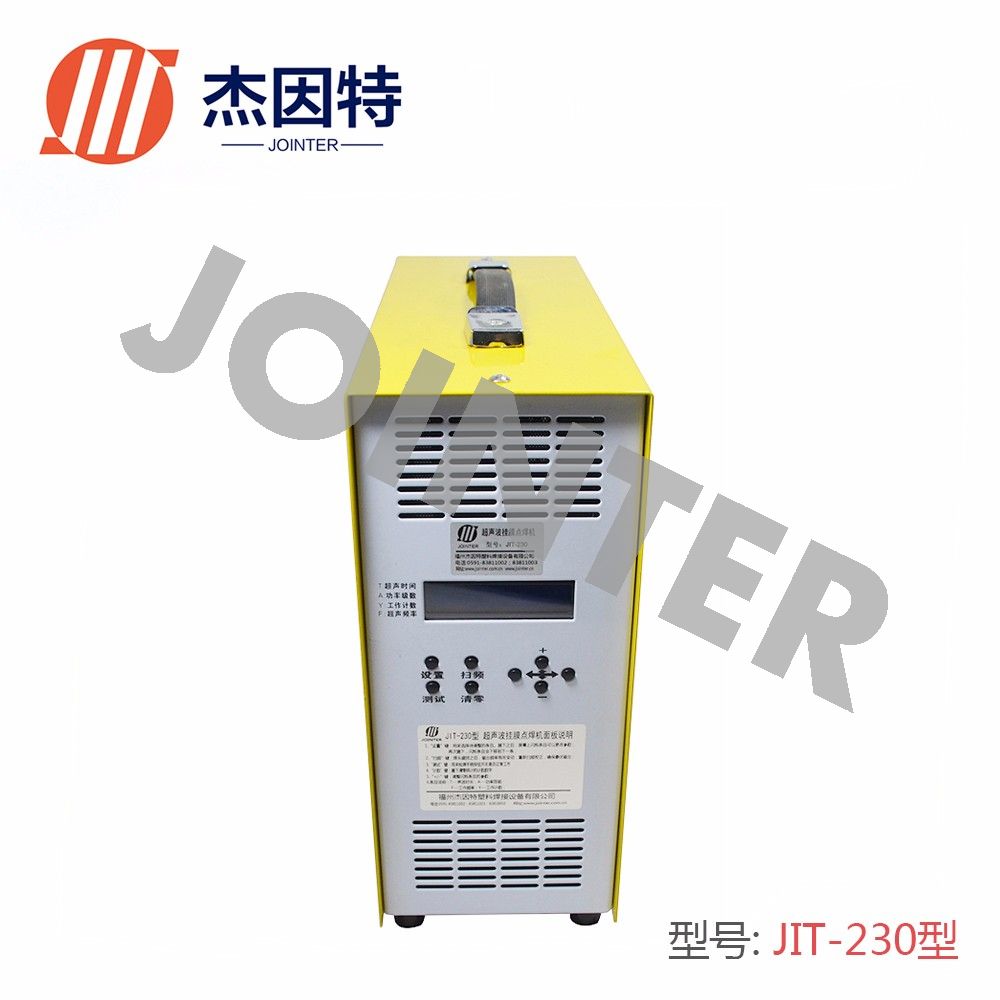

三、主要部件及名稱

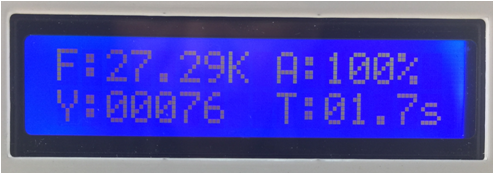

面板說明：
F表示：工作頻率；A表示：工作效能；Y表示：操作計數；T表示：工作時長

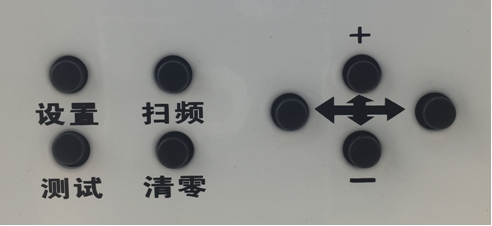

按鍵說明：
“設置”：選擇需要調整的條目（主要是時長T的數值）
“掃頻”：自動獲得最新最準確的工作頻率；
“測試”檢查工具手柄是否能正常操作；
“清零”：操作計數值清零；
“+/-”：增加或者減少閃爍的可調節參數的數值；
“←/→”：選擇需要調整的條目；
四、操作方法

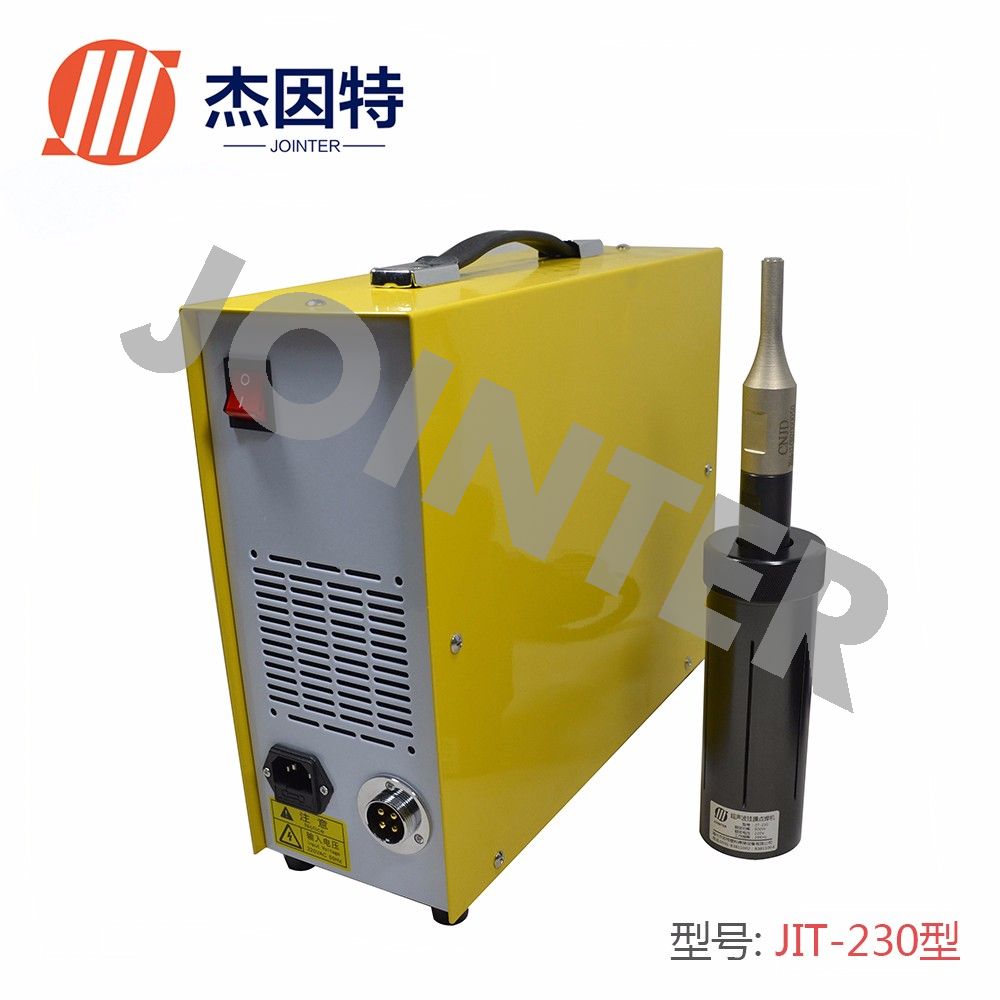

1.預備階段：插上主電源插頭，裝好手柄連接電線的航空插頭，檢查焊接工具頭是否擰緊，打開主機背后的船型開關。
2.工作階段：首先，請按“掃頻”鍵，獲得準確的工作頻率；檢查顯示屏上“T”的工作時長數值，看是否需要調整。如需調整時長，按下“設置”鍵，屏幕上時長T的數值閃爍，再按“+/-”鍵增加或者減少數值。
其次，操作助手鋪設好防水板，將待焊接部位和預埋的熱熔墊片壓緊，再將手持式焊接手柄的焊接工具頭頂緊待焊接部位，扣動扳機，這時焊接工具頭發出超聲波；操作者向焊接工具頭和熱熔墊片施加一定的壓力，壓力大小需要操作者人為掌握。（壓力太大會造成焊接點焊穿；壓力太小會造成虛焊）。當焊接時長結束后，超聲波自動停止。
然后，檢測焊點是否牢固，有沒焊穿或者虛焊。如果有，立即在旁邊補焊；如果焊點牢固，則進入下一個焊點，重復焊接操作。

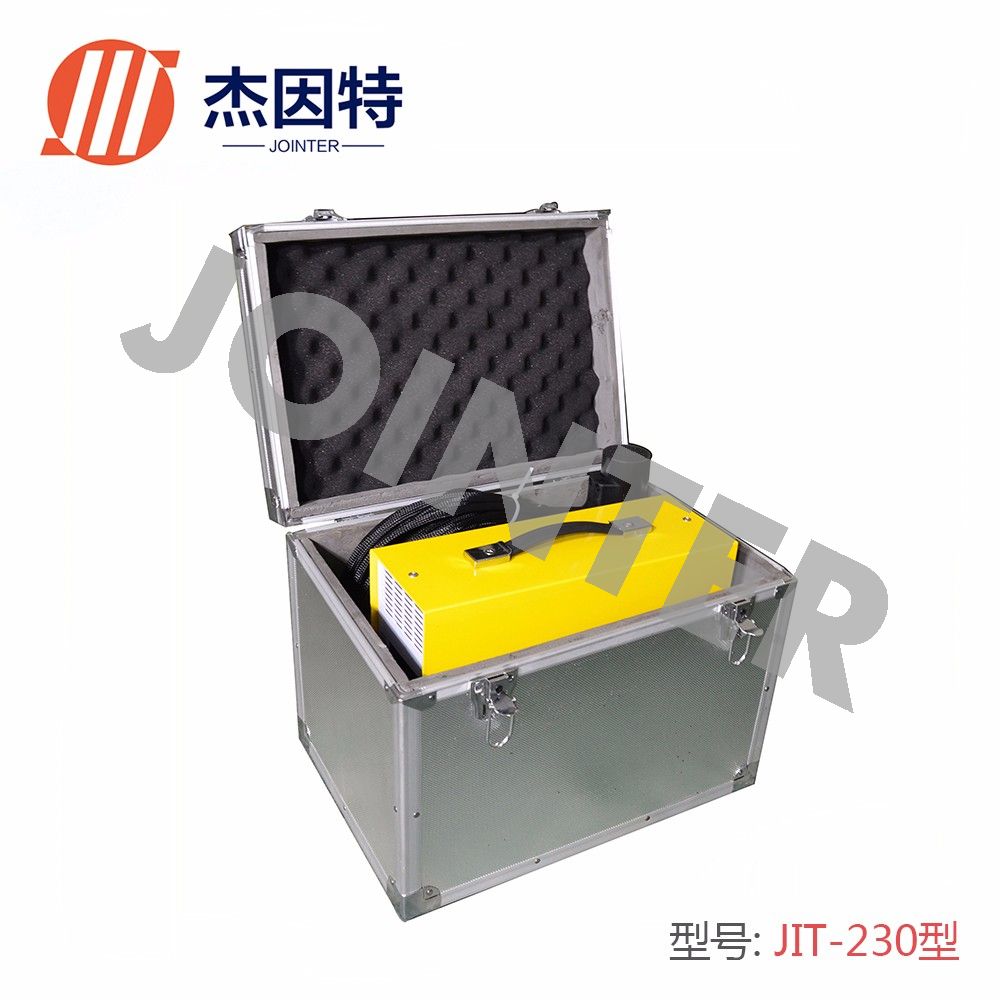

3.焊接完畢：擦拭干凈焊接工具頭表面和電源線，小心取下航空插頭，收拾好電線，將機器原樣裝箱，妥善保管好機器。
4.注意：嚴禁將焊接工具頭用于敲擊、撬動硬物等非正常操作！焊接工具頭缺損、彎曲、變形等，都會影響超聲波頻率的輸出。
五、產品保修
1.本焊機自發貨之日起：主機保修期為六個月，焊接工具頭保修一個月。工具頭如有砸痕撬痕，無法保修。
2.用戶收到機器后應立即檢查機器是否完好，二日內若無回音，視為完整，通過驗收。
3.對于下列情況造成的損壞，不予保修：
a)用戶沒有及時向本公司報告產品使用中遇到的問題或者沒有按照要求及時采取措施導致嚴重?fù)p壞的；
b)用戶故意損壞或過載使用的；
c)用戶未經制造商許可擅自進行拆卸、維修保養工作的；
d)用戶未經制造商許可自行改裝或加裝附件的；
e)用戶未按說明書上的規定進行操作的；
f)焊接手柄和焊接工具頭非本公司售出的產品。
4.正常的磨損和損耗不予保修。
5.不可抗拒力（雷擊、洪水、火災、意外事件等非制造商的原因）所導致的損壞，不作保修承諾。
6.上訴所列各條款，保修期過后，自行失效。
六、維修與服務
1.本公司負責對售出的產品進行維修。
2.本公司負責向客戶提供技術培訓。
3.解釋權歸本公司所有。

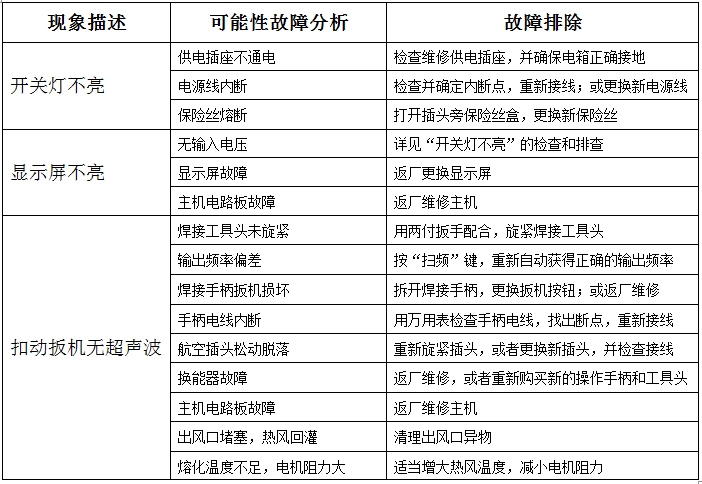

七、常見故障及排除：
